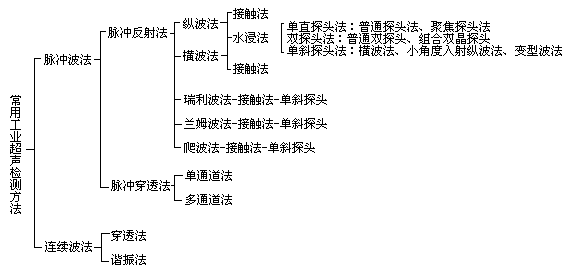

一.根據(jù)采用超聲波的種類分類

1.脈沖波法：超聲波探頭激發(fā)的是脈沖超聲波，這是具有一定持續(xù)時間、按一 定重復頻率間歇發(fā)射的超聲波，通常具有較大的頻帶寬度。

1）脈沖波反射法：在超聲波檢測時，向被檢對象發(fā)射脈沖超聲波，利用超聲波的 反射特性，根據(jù)有無缺陷回波或工件底面反射回波、回波幅度的大小、回波信號數(shù) 量、回波在示波屏時基線上的位置以及回波包絡(luò)形狀變化等對被檢對象的質(zhì)量情況 進行評價。
超聲波脈沖反射法是目前應(yīng)用最廣泛的超聲波檢測方法，包括一次脈沖反射法 和多次脈沖反射法，前者利用一次回波脈沖，后者則利用超聲波脈沖波在工件中多 次反射形成的多次回波脈沖來進行評價。

2）脈沖波穿透法：在超聲波檢測時，由一個探頭向被檢對象發(fā)射脈沖超聲波，用 另一個探頭在適當位置接收穿越材料的超聲波，根據(jù)接收的超聲信號強弱來評價被 檢對象有無缺陷及缺陷嚴重程度等情況。
在利用脈沖波穿透法時，甚至可以將儀器簡化成電表指示（或者更簡單的是聲 音-聲調(diào)變化指示）而省掉示波管顯示系統(tǒng)。

2.連續(xù)波法：超聲波探頭激發(fā)的是連續(xù)地、不停歇振動的超聲波，通常具有單 一的頻率。

1）諧振法：利用超聲波的諧振特性以及在工件中形成駐波的條件，可以用來測定 被檢工件的厚度，檢查膠接結(jié)構(gòu)與復合材料以及薄板電阻點焊或滾焊等的接合質(zhì)量 情況。在超聲波檢測時，可以通過連續(xù)改變超聲波的振蕩頻率來尋找共振點，以示 波器、電流計或甚至是蜂鳴器的最大響應(yīng)來顯示。
必須注意：對于不均勻腐蝕、表面嚴重凹凸不平，以及形狀復雜的工件是不適 宜采用諧振法檢測的。

2）穿透法：連續(xù)波穿透法與脈沖波穿透法相似，通過觀察穿越工件材料后的超聲 波能量（波幅）的變化來進行檢測評價。

二.根據(jù)所利用的超聲波波型分類

    目前工業(yè)超聲波檢測常用的超聲波波型有：縱波、橫波、瑞利波（表面波）、蘭姆波（板波）以及爬波（表面下縱波），還有最新發(fā)展的導波以及相控陣所激發(fā)出來 的復合波型。應(yīng)用不同超聲波波型進行檢測時，各自有不同的適用范圍與檢測工藝。


三.根據(jù)超聲波進入被檢工件的方式分類

1.接觸法：超聲波探頭通過薄層的液體或流體耦合介質(zhì)直接與被檢工件的探測 面接觸。

2.液浸法：主要是指采用水作為耦合介質(zhì)，俗稱為水浸法，超聲波探頭發(fā)出的 超聲波經(jīng)過一定厚度的水層再進入被檢工件，超聲波探頭不與被檢工件接觸。在水 浸法中，按照作為耦合介質(zhì)的水的施加方式，還分為全浸沒法（被檢工件與超聲波 探頭都完全浸沒在水中）、局部水浸法（僅是被檢工件上需要檢測的部位局部浸沒在 水中，通常超聲波探頭是全浸沒或半浸入水中）、溢水法（被檢工件上的檢測面與超 聲探頭之間通過溢水耦合）、噴水柱法（被檢工件上的檢測面與超聲波探頭之間通過噴流水柱耦合）、水層或水間隙法（超聲波探頭與被檢工件的檢測面之間通過薄層水 耦合）等等。
接觸法和水浸法是超聲波檢測中最主要應(yīng)用的兩種耦合方式，此外還有地毯法、 滾輪法等多種特殊的耦合方式。

3.空氣耦合法：目前主要應(yīng)用于飛機復合材料的低頻超聲檢測。

四.根據(jù)所用超聲探頭的形式種類分類
     主要分為：單直平探頭法（含接觸法與液浸法）、單斜探頭法（接觸法用，包括 橫波、瑞利波、蘭姆波、爬波探頭）、單直聚焦探頭法（含接觸法與液浸法，點聚焦 與線聚焦）、單斜聚焦探頭法（接觸法用）、組合雙晶探頭法（含組合雙晶直探頭與 組合雙晶斜探頭）、雙斜探頭法、小角度單斜探頭法以及眾多的專用探頭檢測方法（例 如鐵軌專用探頭、小徑管焊縫探傷專用探頭，以及導波探頭、相控陣探頭）等等。

五.根據(jù)超聲波進入被檢工件時聲束軸線與入射面的角度關(guān)系分類
    垂直入射（聲束 軸線與探測面垂直）和傾斜入射（聲束軸線與探測面法線有一定交角，可以對被檢 工件進行傾斜入射縱波檢測、橫波檢測、瑞利波檢測、蘭姆波檢測、爬波檢測…等 等）。

六.根據(jù)超聲波檢測系統(tǒng)發(fā)射與接收信號的通道數(shù)量分類
     最常見的是單通道法，還有用于自動化與半自動化檢測的多通道法（可達到2通道、4 通道、8 通道、10 通道甚至上百通道）。
