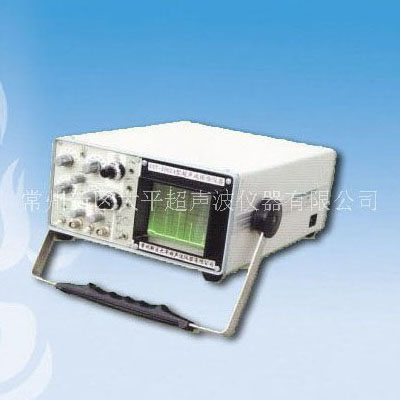

產品型號:CUT-2001A
一、 CUT-2001A超聲波金屬探傷儀的概述:
CUT-2001A型超聲波金屬探傷儀為A型脈沖反射式超聲波探傷儀。由集成電路和晶體管混合組成,耗電省,探傷靈敏度高,可交直流兩用。適合板材板波探傷、大型鑄件、鍛件的超聲波金屬探傷,交直流電源和主機裝成一體,攜帶方便,是一臺寬頻帶,性能優異的超聲波金屬探傷儀,深受用戶歡迎,其主要特點如下:
1、機內電池能連續工作8小時以上,特別適合于探傷現場無交流電源或探傷現場不能用交流電源的用戶。
2、采用高亮度,對角線為120mm的大屏面矩形示波管,解決了電磁場干擾引起的波幅抖動,探傷人員長時間觀察不易引起眼睛疲勞。
3、儀器定量測試范圍為108dB,其中1dB10檔,10dB5檔, 6dB8檔,適宜使用半波高度法探傷,增益微調,調節量約18 dB,調節時波幅升降平緩,無突變。
4、所有集成電路,晶體管均設計在低電壓,小電流,低功耗狀態工作,經久耐用,可靠性高,故障少。
5、使用交流電源供電時,儀器允許電網電壓在300V至150V范圍內供電,儀器各項指標不變化,如電網電壓超出規定范圍,儀器能自動保護。
6、機內關鍵部位短路,開路或接觸不良均能自動保護,以防止因連鎖反應造成故障范圍擴大。
7、CUT-2001A型超聲波金屬探傷儀,增加了報警功能,它對閘門內的“進波”和“失波”進行報警。
二、 CUT-2001A超聲波金屬探傷儀的主要技術指標:
1、工作頻率:0.5MHz--16MHz
2、探傷靈敏度余量:>56dB (200mm/φ2缺陷波)
3、始波寬度<12mm (200mm/φ2缺陷波滿度時)
4、回波寬度<5mm (縱波)
5、分辯率:X值≥30 dB
6、盲區:≤8mm
7、水平線性誤差<1%
8、垂直線性誤差<3%
9、動態范圍:>30dB
10、電噪聲電平/靈敏度余量≤4%/46 dB
11、衰減器精度:任相鄰12 dB誤差不大于0.5 dB
12、定量增益精度:48dB中任一檔誤差小于0.5 dB
13、探傷深度0-100mm,0-300mm,0-3000mm 三檔連續復蓋
14、重復頻率約0~100mm,500Hz
0~300mm,0~3000mm,250Hz
15、發射脈沖幅度>550VP-P
16、使用電源:直流9.8-14.5V,交流220V±20%
17、功耗: 直流5W(工作電流約400mA),交流10W
18、報警:靈敏度±1dB
19、報警范圍:10%---100%波高
20、體積:230mm×130mm×320mm(寬×高×深)
21、重量:主機:3.4kg;電池:1.8kg;充電器:0.9kg
(產品外觀及配置以實物為準)
