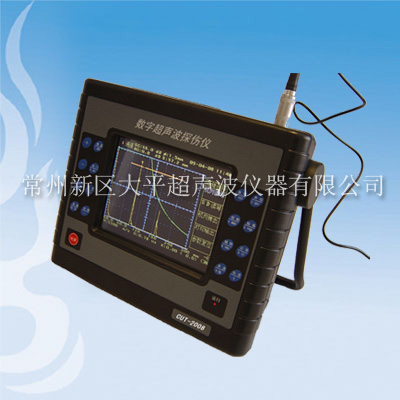

CUT-2008超聲波數字探傷儀

產品型號:CUT-2008

改進后的CUT-2008超聲波數字探傷儀采用嵌入式計算機系統和超大規模現場可編程集成電路設計,具有多顏色的TFT顯示和許多新特點,承襲和改進了CUT系列超聲波探傷儀所有經過實踐驗證的先進信號處理和實用探傷功能及測量能力;通過LAN以太網接口可實現與計算機的實時通訊,大容量數據庫存儲,高速USB2.0接口和SD存儲卡將詳細的檢測數據輸出到計算機等,可滿足各種挑戰性的探傷應用需求。增加了AVG曲線自動生成,探傷...
立即咨詢

一、CUT-2008超聲波數字探傷儀的概述:

改進后的CUT-2008超聲波數字探傷儀采用嵌入式計算機系統和超大規?,F場可編程集成電路設計,具有多顏色的TFT顯示和許多新特點,承襲和改進了CUT系列超聲波探傷儀所有經過實踐驗證的先進信號處理和實用探傷功能及測量能力;通過LAN以太網接口可實現與計算機的實時通訊,大容量數據庫存儲,高速USB2.0接口和SD存儲卡將詳細的檢測數據輸出到計算機等,可滿足各種挑戰性的探傷應用需求。增加了AVG曲線自動生成,探傷測量范圍更大等優點。

CUT-2008超聲波數字探傷儀用于檢測各種材料內部的缺陷(鋼、不銹鋼、銅、鋁、鈦 、硬質合金、鑄件、復合材料、和焊縫等等),可有效檢測出氣孔、裂紋、疏松、夾雜、未焊透等缺陷,功能全面實用,是真正的筆記本式數字超聲波探傷儀,廣泛應用在壓力容器制造、金屬鋼結構、船舶制造、機械制造、電力、化工、石油機械、汽車、冶金、高校等行業。



二、CUT-2008超聲波數字探傷儀功能和特點:

1、九十個獨立探傷通道,各通道探傷參數可存儲在SD卡上(也可轉存至電腦PC機         上),永久不丟數據;中文觸摸式鍵盤,操作過程亦有中文提示。

2、儀器內存有JB4730、GB11345、DL/T820、ASM/API/Other等標準,DAC曲線自動       生成,也可根據實際工件(如焊縫、鍛件、鑄件、管材、板材、車軸、車輪、小         徑管等)生成自定義探傷工藝,現場探傷無需攜帶試塊。

3、內置有大平底、平底孔鍛件探傷方法,AVG曲線自動生成,自動計算鍛件探傷靈       敏度,可實時顯示缺陷孔徑Φ值。

4、手動、自動校驗探測功能兩種模式;只需找準最高波,可實現探頭自動校準(始         偏、K值),亦可測試材料聲速。

5、三角聲程測量數據和SL值(DAC)、缺陷孔徑Φ值(AVG)實時顯示,聲程數據       可用毫米和微秒(聲波傳輸飛行時間)顯示。

6、屏幕凍結定量功能,隨時捕捉波形,包括峰值記憶和包絡波形。

7報警功能包括進波門、DAC門、AVG門定位聲光報警,門位、門寬和門高可任意       調節;另有一路模擬音頻報警信號輸出(可接頭戴式耳機,用于環境噪聲大的場         合,也可接駁外置報警裝置);

8、彩色TFT液晶屏顯示動態變化顏色的波形,可以在從明亮、陽光直射到完全黑暗         的環境中高對比度地觀察波形。液晶屏快速的響應時間(60Hz刷新率)能夠保證       在快速掃查時回波也顯示無遺;確保無漏檢之憾。

9擴展軟件功能:焊縫剖面缺陷定位顯示;RF 射頻模式下的回波-回波功能。

10、數據輸出包括一個 USB 接口、一個LAN以太網接口、一個SD卡插槽,存儲器的         容量擴充至10萬個波形數據/通道探傷參數(1G SD卡);

11、體積?。ㄍ庑纬叽?span style="font-family: "Times New Roman", serif;">220X185X55 mm),重量輕,帶電池僅1.6Kg;使用進口高能         鋰離子充電電池,工作時間達5小時。



三、CUT-2008超聲波數字探傷儀主要技術指標:

1、120Mhz采樣,60Hz屏幕刷新率,工作頻率范圍0.1-40MHz,

2、顯示屏:6.5〞高亮度、高分辨率彩色TFT液晶顯示屏

3、增益:120dB(0.1、2、6、步距調節,亦可直接輸入增益值)

4、聲程最小顯示范圍0.1-7.5mm( 縱波)

5、探測范圍:0.1-8000mm( 縱波)

6、聲速范圍:1m/s99999m/s1mm步距調節,亦可直接輸入聲速值)

7、動態范圍:> 36dB

8、垂直線性誤差:< 3 %

9、水平線性誤差:< 0.1%

10、噪聲電平:< 10%

11、靈敏度余量:> 60dB(探頭2.5P Φ20,試塊 200mm Φ2平底孔)

12、脈沖移位:0.03000mm

13、探頭延時:0.00us50.00us,分辨率0.01us14、掃描分辨率:0.1mm (0100mm);                   1mm (1001000mm)10mm (10008000mm)


三、CUT-2008超聲波數字探傷儀標準配置:

1、主機:一臺(不含電池)。

2、電源:一套(14.4V 4400mHA鋰離子充電池一塊,充電器一只)

3、探頭:直探頭2.5P Φ20,一個;斜探頭2.5P 13X13 K2,一個)

4、探頭線:C9-Q9兩根

5、讀卡器: 一個;SD卡:一個(容量隨機)

6、文件資料:說明書一份,合格證一張,保修卡一張,裝箱單一份

7、技術資料:拷貝在SD卡內,含探傷儀電子文檔說明書、探傷數據處理軟件、常用                   探傷標準、超聲波探傷常識。

8、鋁合金專用儀器箱一只。
