產品型號:CUT-2010B Φ20-Φ90mm
詳細信息:
一、CUT-2010B 型鋼管渦流探傷設備系統工作原理
CUT-2010B 型鋼管渦流探傷設備統適用于碳鋼管、合金鋼管、不銹鋼管缺陷探傷檢測。本系統包括機械裝置、控制裝置檢測裝置三部分。采用阻抗平面分析、非等幅相位幅度區域報警等技術,實現缺陷自動檢測、并輸出自動分選信號、標記信號 。
二、CUT-2010B 型鋼管渦流探傷設備檢測原理
儀器產生的交變電流通過檢測線圈在工件表面產生出渦流 ,渦流產生的磁場反過來影響檢測線圈的電阻抗,當工件表面存在缺陷,破壞原有渦流場時,引起檢測線圈阻抗變化,儀器通過測量探頭阻抗的變化對電信號進行信號處理,實現缺陷的自動檢測。
三、CUT-2010B 型鋼管渦流探傷設備系統特點、系統主要技術指標
本系統采用獨創的計算機實時過程監控,動畫顯示,實時信號處理技術。使該套設備在自動化程度,可靠性方面達到國際先進水平。同時,本系統缺陷檢測采用非等幅相位幅度報警技術,對測量結果進行三分選 ( 好、壞 ) 并實時顯示缺陷所在部位。信號采集采取最先進的 DSP 信號處理模塊,I/O 輸入輸出模塊進行動態監控和信號處理,并按要求輸出各種分選控制、標記信號。
四、CUT-2010B 型鋼管渦流探傷設備系統主要技術指標
1、 適用材質:碳鋼管、合金鋼管、不銹鋼管鋼管(表面無氧化皮)
2、 工件規格:直徑 Φ 20~Φ 90mm,應滿足YB4083規定。
3、 檢測靈敏度:符合 GB7735—95標準中A級。
4、 頭尾盲區:≤ 200mm(兩端不可探距離)。
5、 檢測速度: 30—60米/分。
6、 可按 好、壞進行分選。
7、 自動聲光報警與控制輸出。
8、 配置自比差分穿過式探頭。
9、 連續工作時間 ≥ 8小時。
10、退磁場:經退磁后鋼管剩磁≤ 4高斯
五、CUT-2010B 型鋼管渦流探傷設備渦流檢測儀性能指標
1、頻率范圍: 100Hz~1000000Hz。
2、增益: 0~60dB步距1dB。
3、相位: 0~360o步距10。
4、帶通濾波器:中心頻率從 250Hz 至 1KHz 分八檔。
5、電腦全數字式參數調整。
6、實時阻抗平面和時基掃描顯示模式。
7、非等幅相位 / 幅度報警技術。
8、可設置頭尾切除時間,打標延時時間,精度 0.01 秒。
六、CUT-2010B 型鋼管渦流探傷設備系統組成及說明
1、檢測探頭、磁飽和退磁裝置
穿過式探頭采用自比差分式
磁飽和裝置的功能是消除鐵磁性材料磁導率的不均勻性引起的噪聲,退磁裝置的功能是使鋼管剩磁趨于零。
2 、壓緊裝置
壓緊裝置的功能是將被探鋼管勻速、穩定、同心送入送出探傷單元,克服磁飽和單元的阻力,對無縫鋼管較小彎曲,在彈性范圍內能夠予以“矯直”。
3 、上下料架、標記單元
上下料架的功能是穩定地將鋼管送入送出輥道。
標記裝置是標記缺陷位置。
4 、前后滾道
前后滾道功能是穩定地將鋼管輸入輸出檢測探頭。

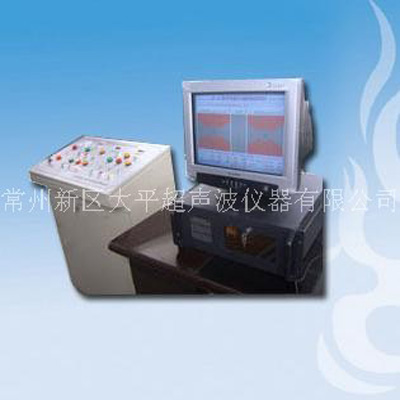

5 、儀器與操作臺
操作臺是整個渦流探傷設備的控制中心,協調控制整套設備的工作。
七、CUT-2010B 型鋼管渦流探傷設備配件規格表
渦流檢測儀是整個系統的核心部件。
